La thermographie semi-aérienne

La thermographie semi-aérienne permet la détection de tâches thermiques sur le tracé d’un réseau de chaleur et donc de visualiser à distance  les tâches thermiques suspectes pouvant correspondre à :

  • Des isolants de mauvaise qualité
  • Une absence d’isolants
  • Une fuite du réseau

La caméra thermique et les logiciels analysent, corrigent et adaptent le rayonnement capté. Le produit final est une image correspondant à la répartition de la température sur une scène thermique. Généralement présenté en couleurs, le thermogramme est d’origine en noir et blanc pour plus de précision.

Les conditions de mesure thermographie semi aerienne mat téléescopique

La visualisation par thermographie infrarouge est réalisée de nuit, par temps froid et sec pour éviter les phénomènes de réflexion. Notre système mobile constitué d’un véhicule, d’un mat téléscopique, d’un appareil photo et d’une caméra thermique dernière génération parcours le tronçon à inspecter.

  • Température extérieure : 1°C
  • Vent : nul
  • Absence de précipitations depuis 48h
  • Température de consigne du réseau : 120°C

Le matériel

  • Caméra infrarouge de mesure FLIR T640
  • Logiciel de calcul thermographie associé
  • Appareil photo numérique
  • Mat télescopique mobile, hauteur de prise de vue 6 à 8 m
camera infrarouge

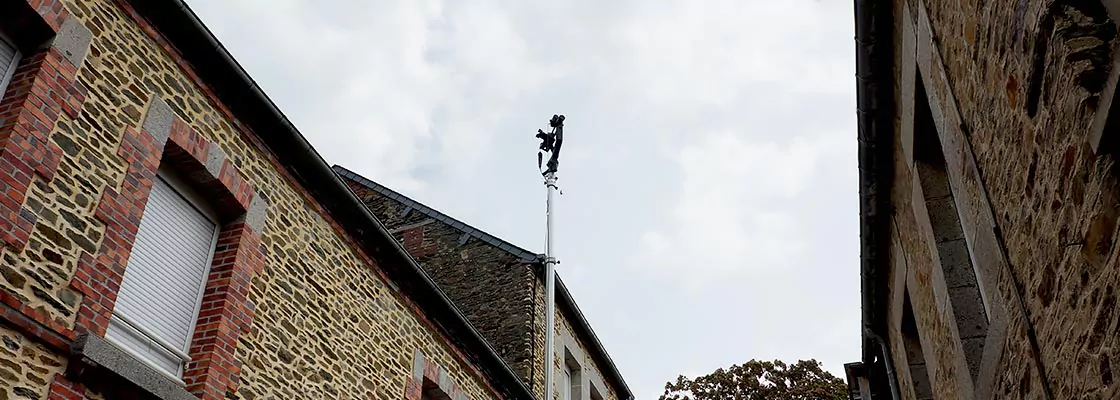

haut d'un mât télescopique avec une tête pan tilt pour fixation d'un appareil photo
